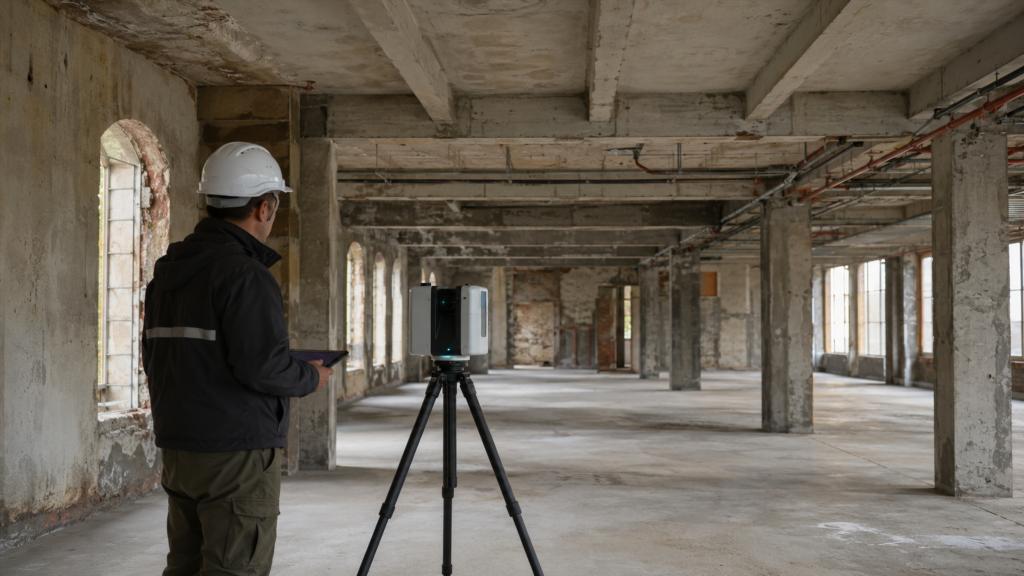

Как лазерное сканирование меняет обследование зданий и сооружений

Обследование зданий и сооружений всегда опиралось на точность измерений, опыт инженера и способность связать разрозненные данные в единую картину. Раньше значительная часть работы выполнялась вручную: специалисты снимали размеры, фиксировали дефекты, сверяли чертежи с фактическим состоянием объекта, делали фото и переносили сведения в отчеты. Такой подход остается рабочим, но он плохо справляется со сложной геометрией, большим объемом помещений, высотными конструкциями и объектами, где любое упущение может привести к дорогостоящим ошибкам.

Лазерная 3D-съемка изменила сам принцип инженерного осмотра: вместо набора отдельных замеров появляется точная цифровая копия объекта, с которой можно работать уже после выезда на площадку. На страницах профильных поставщиков решений для лазерного сканирования, вроде https://technokauf.ru/, хорошо видно, что наземные сканеры, съемка зданий, фасадов, промышленных объектов и создание цифровых моделей относятся к одному практическому направлению — получению точных пространственных данных для проектирования, контроля и реконструкции.

Именно эта связка объясняет, почему технология востребована не только в новом строительстве, но и при обследовании уже существующих объектов. Лазерное сканирование помогает увидеть здание не как набор отдельных размеров, а как цельную пространственную систему: с фактической геометрией стен, перекрытий, колонн, фасадов, инженерных сетей и труднодоступных зон. Это меняет качество исходных данных и снижает зависимость от устаревших чертежей, неполных обмеров и субъективных оценок на площадке.

Что представляет собой лазерное сканирование

Лазерное сканирование — это технология бесконтактного измерения, при которой прибор отправляет лазерный луч в сторону поверхности и фиксирует отраженный сигнал. За короткое время устройство собирает миллионы точек, каждая из которых имеет координаты в пространстве. В результате формируется облако точек — трехмерная модель фактического состояния здания, инженерной конструкции, фасада, производственного цеха, моста, тоннеля или другого объекта.

В отличие от ручных замеров, технология не ограничивается несколькими выбранными линиями и отметками. Она фиксирует всю видимую геометрию: стены, перекрытия, колонны, лестницы, балки, технологическое оборудование, коммуникации, проемы, неровности, отклонения от вертикали и горизонтали. Инженер получает не схему «по памяти» и не набор разрозненных размеров, а пространственную основу, к которой можно возвращаться много раз.

Чем облако точек отличается от обычных чертежей

Чертеж отражает проектное или обмерное представление объекта. Он может быть точным, но всегда остается результатом интерпретации. Облако точек ближе к фактическому состоянию: оно показывает, как сооружение выглядит в момент съемки, включая отклонения, деформации, изменения после перепланировок и следы эксплуатации.

Это особенно важно для старых зданий, промышленных площадок и объектов после реконструкций. Документация часто бывает неполной, устаревшей или противоречивой. В таких условиях трехмерные данные помогают быстро увидеть, где реальность расходится с архивными чертежами.

Почему традиционных методов уже недостаточно

Классические обмеры дают хороший результат на небольших и простых объектах, но сталкиваются с ограничениями там, где требуется высокая детализация. Ошибки появляются не только из-за невнимательности. На площадке могут быть труднодоступные зоны, сложная конфигурация помещений, опасные участки, работающие коммуникации, плотная застройка или дефицит времени.

Ручной подход обычно требует множества повторных выходов. После камеральной обработки выясняется, что не хватает отметки, не снят один проем, не уточнена высота балки, не зафиксировано положение оборудования. Приходится возвращаться, заново согласовывать доступ и тратить время на дополнительные измерения.

Лазерная съемка сокращает такие риски. Специалист получает плотный массив данных, где можно измерять расстояния, высоты, площади, сечения и углы уже в офисе. Это не отменяет инженерной экспертизы, но делает ее более надежной.

Где ручные замеры чаще дают сбои

Проблемы особенно заметны на объектах, где много повторяющихся, но не одинаковых элементов. На бумаге помещения могут казаться типовыми, а при проверке выясняется, что стены имеют отклонения, колонны смещены, проемы отличаются по высоте, перекрытия имеют прогибы, а инженерные сети проложены не так, как указано в документации.

К зонам повышенного риска относятся:

• исторические здания с измененной планировкой;
• производственные помещения с оборудованием и трубопроводами;
• фасады со сложным рельефом;
• мосты, эстакады, тоннели и другие протяженные конструкции;
• высотные здания и труднодоступные элементы кровли;
• объекты после аварий, пожаров, затоплений или длительной эксплуатации.

На таких площадках важно не просто «снять размеры», а собрать достаточно данных для последующего анализа.

Как меняется работа инженера

Лазерное сканирование не заменяет инженера, а меняет его роль. Специалист меньше времени тратит на механический сбор размеров и больше внимания уделяет анализу состояния объекта. Вместо того чтобы вручную переносить десятки замеров в таблицы, он работает с цифровой моделью, сравнивает фактическую геометрию с проектной, ищет отклонения и оценивает их влияние на безопасность и дальнейшую эксплуатацию.

Меняется и качество коммуникации между участниками проекта. Архитектор, конструктор, проектировщик, технический заказчик и подрядчик могут работать с одной пространственной основой. Это снижает риск споров, когда разные специалисты опираются на разные версии чертежей или собственные замеры.

Меньше догадок, больше проверяемых данных

При традиционном подходе часть решений часто строится на допущениях. Например, если участок стены недоступен, его положение могут восстановить по соседним элементам. Если нет точной информации о старой конструкции, ее параметры оценивают по косвенным признакам. Такие допущения не всегда критичны, но при реконструкции, усилении или перепланировке они могут привести к ошибкам.

Трехмерная съемка уменьшает количество неизвестных. С ее помощью можно проверить:

• реальные габариты помещений;
• вертикальность стен и колонн;
• прогибы плит и балок;
• положение несущих элементов;
• геометрию фасадов;
• отметки полов и перекрытий;
• расположение инженерных сетей;
• соответствие построенного объекта проектной документации.

Чем сложнее сооружение, тем выше ценность такой детализации.

Обследование зданий перед реконструкцией

Реконструкция — одна из сфер, где лазерная съемка особенно полезна. Перед изменением планировки, усилением конструкций, надстройкой этажей или заменой инженерных систем нужно понимать фактическое состояние объекта. Старые планы редко отражают все изменения, которые происходили за годы эксплуатации.

Трехмерные данные помогают обнаружить расхождения между документацией и реальностью еще до начала проектирования. Это снижает риск ситуаций, когда проект уже готов, а на строительной площадке выясняется, что конструкция имеет другие размеры, проем расположен иначе, оборудование мешает монтажу, а высоты не позволяют проложить коммуникации по выбранной схеме.

Почему это важно для проектировщика

Проектировщик работает не с абстрактным зданием, а с конкретной геометрией. Для него важны не только общие размеры, но и мелкие отклонения, которые влияют на узлы, сопряжения, монтажные решения и допустимые нагрузки. Облако точек позволяет создавать точные обмерные чертежи, разрезы, фасады и BIM-модели.

На практике это помогает заранее проверить, пройдет ли оборудование через существующие проемы, хватит ли места для новых инженерных трасс, не возникнет ли пересечений между конструкциями и коммуникациями, можно ли сохранить часть элементов без демонтажа.

Контроль деформаций и отклонений

Лазерное сканирование дает возможность не только зафиксировать форму объекта, но и оценить изменения во времени. При повторной съемке можно сравнить несколько наборов данных и увидеть, где появились смещения, прогибы, крены или другие признаки деформации.

Такой подход применяют при мониторинге несущих конструкций, обследовании фасадов, контроле промышленных объектов, оценке состояния мостов и тоннелей. Он полезен там, где важно отслеживать динамику, а не просто получить разовый результат.

Что можно выявить при сравнении данных

Сравнение облаков точек помогает увидеть отклонения, которые сложно заметить визуально. Небольшой крен стены, постепенный прогиб балки или изменение положения конструктивного элемента может не бросаться в глаза при осмотре, но проявляется при точном сопоставлении данных.

Инженеры могут анализировать:

• смещение отдельных элементов;
• изменение формы конструкций;
• прогибы перекрытий;
• деформации фасадов;
• отклонения от проектных отметок;
• последствия аварийных воздействий;
• качество выполненных строительных работ.

Такой анализ особенно ценен для объектов с повышенными требованиями к безопасности.

Лазерная съемка фасадов и сложной геометрии

Фасады часто оказываются сложнее, чем выглядят на обычных фотографиях. Декоративные элементы, выступы, ниши, карнизы, эркеры, криволинейные поверхности и перепады плоскостей трудно измерить вручную. Особенно это касается исторических зданий и объектов культурного наследия.

Лазерная технология позволяет получить точную пространственную фиксацию фасада без необходимости вручную промерять каждый элемент. Это важно при реставрации, ремонте, проектировании навесных систем, обследовании повреждений и подготовке исполнительной документации.

Польза для реставрации и ремонта

При работе с историческими объектами точность имеет особое значение. Нельзя просто заменить сложный элемент «похожим» решением. Нужно понимать форму, пропорции, положение деталей и характер повреждений. Трехмерная фиксация помогает сохранить информацию о состоянии объекта до начала работ и использовать ее при подготовке чертежей, моделей и реставрационных решений.

Для обычного ремонта фасада такие данные тоже полезны. Они помогают оценить площадь поверхностей, выявить отклонения, рассчитать объем материалов и подготовить более точное техническое задание.

Промышленные объекты и инженерные сети

На промышленных площадках ручные измерения осложняются плотностью оборудования, трубопроводов, кабельных трасс, металлоконструкций и ограничений по доступу. Ошибка в несколько сантиметров может привести к тому, что новый элемент не пройдет между существующими конструкциями или монтаж придется переделывать.

Лазерная съемка позволяет создать точную цифровую основу цеха, технологической линии, насосной станции, котельной, склада или другого производственного объекта. На этой базе можно планировать модернизацию, замену оборудования, прокладку коммуникаций и монтаж новых систем.

Как это помогает избежать коллизий

Коллизии возникают, когда проектируемые элементы пересекаются с существующими конструкциями или инженерными сетями. На плоских чертежах такие проблемы не всегда видны, особенно если данные устарели. Пространственная модель помогает заранее проверить узкие места и скорректировать проект до выхода строителей на площадку.

Это снижает количество переделок, задержек и незапланированных расходов. Для промышленных объектов такой эффект особенно важен, потому что простой оборудования может стоить дороже самой проектной ошибки.

Связь с BIM-моделированием

Облако точек часто становится основой для создания BIM-модели существующего здания. Такая модель отражает фактическую геометрию и может использоваться при проектировании, эксплуатации, ремонте и реконструкции. В отличие от обычной 3D-визуализации, BIM содержит не только форму, но и информацию об элементах: стенах, перекрытиях, колоннах, проемах, инженерных системах.

Связка «лазерная съемка — облако точек — BIM-модель» делает обследование более прикладным. Данные не остаются просто архивом измерений, а превращаются в рабочий инструмент для управления объектом.

Где BIM особенно полезен

BIM-модель на основе фактической съемки помогает там, где объект будет долго использоваться, перестраиваться или обслуживаться. Это бизнес-центры, заводы, склады, медицинские учреждения, учебные корпуса, торговые комплексы, транспортная инфраструктура.

С ее помощью можно планировать ремонтные работы, проверять размещение оборудования, обновлять сведения об инженерных сетях, готовить документацию для подрядчиков и отслеживать изменения после выполненных работ.

Повышение безопасности обследования

Не все элементы здания удобно и безопасно осматривать вручную. Высотные фасады, кровли, мостовые конструкции, аварийные участки, зоны рядом с работающим оборудованием требуют осторожности. Лазерное сканирование позволяет собрать значительную часть информации дистанционно, без лишнего нахождения специалистов в опасных местах.

Это не означает, что визуальный осмотр и инструментальная диагностика становятся ненужными. Но количество рискованных действий снижается. Инженер может заранее изучить цифровую копию объекта, выделить проблемные зоны и только затем планировать точечные проверки.

Ограничения технологии

Несмотря на высокую точность, лазерная съемка не решает все задачи сама по себе. Прибор фиксирует видимые поверхности, но не показывает внутреннее состояние материала, скрытую арматуру, прочность бетона, влажность, коррозию внутри закрытых полостей или качество сварного соединения. Для таких задач нужны дополнительные методы: вскрытия, лабораторные испытания, тепловизионное обследование, ультразвуковой контроль, георадар, прочностные испытания.

Есть и практические ограничения. На качество данных влияют отражающие поверхности, стекло, плотные препятствия, погодные условия при наружных работах, вибрации, пыль, отсутствие доступа к нужным точкам. Грамотная подготовка съемки помогает снизить эти риски, но не отменяет необходимости инженерного планирования.

Что важно учитывать заказчику

Перед началом работ нужно понимать цель обследования. Одно дело — получить общую геометрию помещения для перепланировки, другое — подготовить модель промышленного объекта для монтажа оборудования или зафиксировать деформации несущих конструкций. От цели зависят плотность данных, точность, количество станций, формат результата и состав итоговой документации.

Заказчику стоит заранее определить:

• какие зоны необходимо снять;
• какие элементы требуют повышенной детализации;
• нужны ли чертежи, разрезы или BIM-модель;
• в каком формате передавать материалы;
• требуется ли сравнение с проектной документацией;
• планируются ли повторные измерения для мониторинга.

Чем яснее поставлена задача, тем полезнее будет результат.

Как меняется итоговая документация

Раньше результат обследования чаще воспринимался как отчет с фотографиями, таблицами, схемами и выводами. Сейчас к нему могут добавляться облака точек, трехмерные модели, развертки, точные фасады, планы, разрезы, ведомости отклонений, цифровые архивы и материалы для проектных программ.

Это меняет ценность документации. Она становится не только подтверждением проведенной работы, но и базой для дальнейших решений. Ее можно использовать при проектировании, ремонте, согласовании изменений, контроле подрядчиков, эксплуатации и повторном мониторинге.

Почему технология становится стандартом для сложных объектов

Лазерное сканирование постепенно переходит из категории «дорогой дополнительной опции» в нормальный инструмент инженерной практики. Причина не только в точности. Технология экономит время, снижает риск ошибок, помогает лучше координировать участников проекта и сохраняет цифровой след состояния объекта.

Для небольшого помещения простые обмеры могут быть достаточны. Но чем сложнее здание, чем выше цена ошибки и чем больше участников вовлечено в процесс, тем сильнее проявляются преимущества трехмерной фиксации. Она дает общую основу, к которой можно обращаться после завершения полевых работ, уточнять детали без повторного выезда и проверять проектные решения на фактической геометрии.

Итог

Лазерное сканирование изменило обследование зданий и сооружений не за счет красивой визуализации, а за счет другого качества исходных данных. Инженер получает точную цифровую картину объекта, проектировщик работает с фактической геометрией, заказчик лучше понимает риски, а подрядчик снижает вероятность переделок.

Технология особенно полезна при реконструкции, обследовании сложных фасадов, работе с промышленными объектами, контроле деформаций, создании BIM-моделей и проверке соответствия построенного объекта проекту. Она не заменяет инженерное мышление и дополнительные методы диагностики, но делает работу более точной, проверяемой и управляемой.

Главное изменение состоит в том, что объект перестает быть набором приблизительных схем и отдельных фотографий. Он превращается в измеряемую цифровую среду, где каждое решение можно сверить с реальной геометрией. Для современного строительства, реконструкции и эксплуатации это уже не техническая роскошь, а способ снизить неопределенность там, где ошибка обходится слишком дорого.
