Модернизация производства: какие инженерные системы требуют обновления

Модернизация производства редко ограничивается заменой отдельных станков. Новое оборудование увеличивает нагрузку на электросети, меняет требования к вентиляции, автоматике, освещению, теплоснабжению и внутренним коммуникациям. Если инженерная инфраструктура не рассчитана на новые условия, предприятие сталкивается с перегревом оборудования, перебоями питания, нестабильной работой линий и ростом эксплуатационных расходов.

Особого внимания требуют кабельные трассы, распределительные устройства и электрошкафы, через которые осуществляется питание, защита и управление технологическими установками. Их состояние и технические характеристики должны соответствовать мощности подключаемого оборудования, условиям эксплуатации и действующим требованиям безопасности. Одновременно оцениваются остальные инженерные системы, поскольку они работают не изолированно, а как единый комплекс.

Почему модернизацию начинают с обследования инфраструктуры

Перед обновлением производственных мощностей необходимо определить фактическое состояние инженерных сетей. Документация не всегда отражает реальную картину: часть оборудования могла быть заменена, схемы подключения — изменены, а отдельные участки сетей — перегружены временными решениями.

Техническое обследование позволяет установить:

• фактическую потребляемую мощность;
• состояние кабельных линий и защитных устройств;
• резерв электрической мощности;
• производительность вентиляции;
• параметры теплоснабжения и водоснабжения;
• состояние систем автоматизации;
• соответствие оборудования требованиям пожарной безопасности;
• возможность подключения дополнительных установок.

Проверка проводится не только в помещениях, где планируется установка новых станков. Нагрузка может передаваться на общие распределительные сети, трансформаторные подстанции, системы охлаждения и вентиляционные установки. Локальное обновление одного участка иногда требует изменений во всей инженерной схеме предприятия.

Система электроснабжения

Электроснабжение относится к наиболее нагруженным элементам производственной инфраструктуры. Новые станки, сварочные комплексы, компрессоры, печи и роботизированные линии могут потреблять значительно больше энергии, чем прежнее оборудование.

Расчет мощности и распределение нагрузки

При модернизации сравнивают доступную мощность с расчетным потреблением после запуска оборудования. Учитывается не только номинальная мощность установок, но и пусковые токи, режим одновременной работы, продолжительность нагрузки и наличие резервных потребителей.

Недостаточно просто подключить новый станок к ближайшей линии. Неравномерное распределение нагрузки приводит к перегреву кабелей, частому срабатыванию защиты и падению напряжения. В отдельных случаях требуется перераспределить потребителей между вводами или установить дополнительные распределительные устройства.

Кабельные линии и защитная аппаратура

Старые кабели могут не соответствовать расчетной нагрузке по сечению, материалу жил и состоянию изоляции. При обследовании проверяют нагрев соединений, сопротивление изоляции, целостность защитного проводника и качество контактных соединений.

Замены могут потребовать:

• силовые кабели;
• автоматические выключатели;
• устройства защитного отключения;
• контакторы и реле;
• шины заземления;
• клеммные соединения;
• распределительные панели.

Аппаратура защиты должна отключать аварийный участок, не обесточивая без необходимости всю производственную линию. Для этого рассчитывается селективность защитных устройств и корректируются уставки автоматов.

Электрошкафы и системы управления

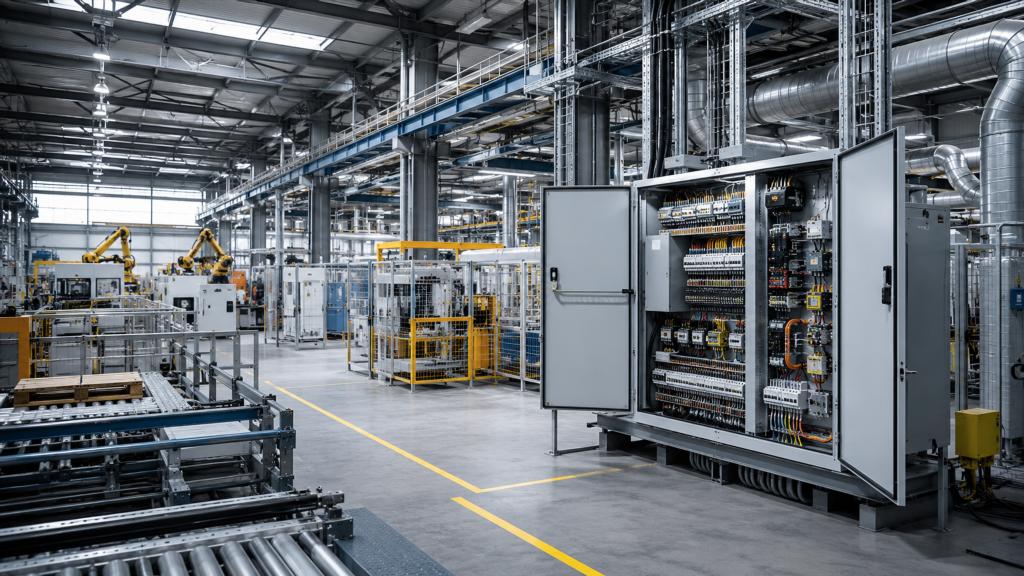

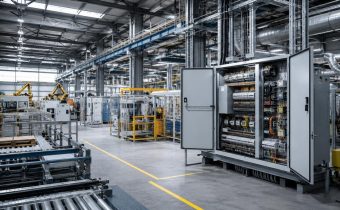

При установке оборудования часто приходится обновлять электрошкафы управления и распределения, посмотреть виды которых можно у производителя. В старых корпусах может не хватать места для новых компонентов, а внутренняя компоновка — затруднять обслуживание и охлаждение аппаратуры.

Оцениваются степень защиты корпуса, состояние уплотнений, работа вентиляции, маркировка проводников и доступность компонентов. Для помещений с пылью, влагой или агрессивными веществами подбираются корпуса с подходящим уровнем герметичности и устойчивости к внешним воздействиям.

При реконструкции внутри шкафов могут устанавливаться частотные преобразователи, контроллеры, устройства плавного пуска, промышленные коммутаторы и системы удаленного мониторинга. Их тепловыделение необходимо учитывать при расчете вентиляции или кондиционирования.

Вентиляция и удаление производственных загрязнений

Замена технологического оборудования влияет на состав и объем выделяемых загрязнений. Новая линия может выделять больше тепла, пыли, пара, аэрозолей или газов. Существующая вентиляция при этом сохраняет прежнюю производительность и перестает обеспечивать нормативный воздухообмен.

Общеобменная и местная вентиляция

Общеобменная система поддерживает параметры воздуха во всем помещении, однако не всегда справляется с загрязнениями непосредственно у источника. Для сварочных постов, покрасочных камер, участков механической обработки и термического оборудования необходимы местные отсосы.

При модернизации проверяют:

• производительность вентиляторов;
• состояние воздуховодов;
• герметичность соединений;
• сопротивление фильтров;
• расположение вытяжных устройств;
• баланс приточного и удаляемого воздуха;
• уровень шума и вибрации.

Изменение расположения станков нередко требует переноса вытяжных зон. Если оставить старые точки забора воздуха, загрязнения будут распространяться по помещению до попадания в вентиляционную систему.

Компенсация удаляемого воздуха

Интенсивная вытяжка должна сопровождаться организованным притоком. При недостатке поступающего воздуха в помещении возникает разрежение, ухудшается работа ворот, дверей и газового оборудования. В холодный период увеличиваются теплопотери, поскольку воздух начинает поступать через неплотности ограждающих конструкций.

Приточная система может потребовать установки нагревателей, фильтров, шумоглушителей и устройств автоматического регулирования. Ее производительность согласуют с режимами работы вытяжного оборудования.

Отопление и поддержание температурного режима

После модернизации меняется тепловой баланс помещения. Часть оборудования выделяет значительное количество тепла, другие установки требуют стабильной температуры и защиты от переохлаждения. Нельзя оценивать систему отопления отдельно от вентиляции и технологических процессов.

При реконструкции учитываются:

• тепловыделение работающих установок;
• поступление холодного воздуха через ворота;
• высота производственного помещения;
• расположение рабочих зон;
• требования к хранению сырья и продукции;
• температурные ограничения для электроники;
• режим работы предприятия.

В цехах с высокими потолками теплый воздух поднимается вверх, а рабочая зона остается недостаточно прогретой. Для выравнивания температуры применяются воздушное отопление, инфракрасные приборы или системы рециркуляции. Выбор зависит от назначения помещения, уровня запыленности и технологических ограничений.

Водоснабжение, канализация и технические жидкости

На многих предприятиях вода используется не только для бытовых нужд. Она участвует в охлаждении, промывке, приготовлении растворов и работе технологического оборудования. Новые установки могут изменить расход воды, требования к давлению и состав сточных вод.

Производственное водоснабжение

Перед подключением оборудования проверяют пропускную способность трубопроводов, давление в сети и состояние запорной арматуры. При нестабильных параметрах устанавливаются насосные станции, накопительные емкости или отдельные контуры технического водоснабжения.

Некоторые процессы требуют воды определенной температуры или степени очистки. Тогда в состав системы включаются фильтры, умягчители, теплообменники и установки водоподготовки.

Отведение стоков

Производственные стоки могут содержать масла, взвешенные частицы, химические соединения и остатки сырья. Их нельзя без проверки направлять в общую канализацию. Состав стоков анализируется, после чего подбираются отстойники, жироуловители, фильтры или локальные очистные сооружения.

При переносе оборудования важно сохранить необходимые уклоны трубопроводов и доступ к ревизионным участкам. Ошибки в трассировке приводят к засорам, протечкам и остановке технологического процесса.

Сжатый воздух и газовые сети

Пневматические инструменты, приводы и системы управления зависят от стабильного давления сжатого воздуха. При добавлении новых потребителей существующий компрессор может работать практически без остановки, а давление в удаленных точках — снижаться.

Модернизация пневмосистемы включает проверку производительности компрессоров, диаметра магистралей, состояния ресиверов и герметичности соединений. Утечки часто остаются незаметными, но заставляют оборудование работать с повышенной нагрузкой и увеличивают расход электроэнергии.

Для чувствительных пневматических компонентов требуется подготовка воздуха. В систему включаются осушители, фильтры и устройства удаления конденсата. Параметры очистки зависят от требований оборудования.

Газовые сети, используемые в сварочных, термических или химических процессах, обследуются отдельно. Проверяются герметичность, работа запорных устройств, вентиляция помещений и наличие систем контроля утечек.

Автоматизация и диспетчеризация

Современное производство требует контроля большого количества параметров. Отдельные локальные системы постепенно объединяются в общую сеть, где можно отслеживать работу оборудования, расход ресурсов и возникновение неисправностей.

Какие процессы подлежат автоматизации

Автоматическое управление может охватывать:

• запуск и остановку технологических линий;
• регулирование скорости приводов;
• контроль температуры и давления;
• управление вентиляцией;
• учет электроэнергии, воды и сжатого воздуха;
• регистрацию аварийных сигналов;
• передачу данных в диспетчерскую систему.

При внедрении автоматизации необходимо учитывать совместимость нового оборудования с существующими контроллерами и программным обеспечением. Закрытые протоколы связи или устаревшие интерфейсы могут затруднить объединение установок в единую систему.

Датчики и линии связи

Корректная работа автоматики зависит от точности измерений. Датчики размещаются в точках, где они отражают реальное состояние процесса, а не удобство монтажа. Линии связи прокладываются с учетом электромагнитных помех от двигателей, преобразователей частоты и силовых кабелей.

Для ответственных процессов предусматривается резервирование отдельных датчиков, контроллеров и каналов передачи данных. Это позволяет сохранить управление при отказе одного элемента.

Освещение производственных помещений

После перестановки оборудования старые светильники могут оказаться над корпусами станков, воздуховодами или складскими стеллажами. На рабочих поверхностях возникают тени, а часть помещения получает избыточное освещение.

Проект освещения должен учитывать точность выполняемых операций, высоту установки светильников, отражающие свойства поверхностей и режим работы цеха. Для зон контроля качества, сборки и обработки мелких деталей требуется более высокий уровень освещенности, чем для проходов или складских участков.

Обновление системы освещения включает замену светильников, перераспределение групп, установку аварийного освещения и автоматического управления. Датчики присутствия и регулирование по уровню естественного света позволяют сократить расход энергии в помещениях с переменной загрузкой.

Пожарная безопасность и аварийные системы

Модернизация может изменить категорию помещения по пожарной опасности. На это влияют количество горючих материалов, температура процессов, появление новых жидкостей, газов или пылевых выбросов.

Необходимо проверить соответствие систем обнаружения и тушения новым условиям. Датчики должны располагаться с учетом высоты помещения, воздушных потоков и возможных препятствий. Перенос перегородок, воздуховодов и оборудования способен создать зоны, которые прежняя система не контролирует.

Особое внимание уделяется:

• пожарной сигнализации;
• системам оповещения;
• аварийному освещению;
• устройствам отключения оборудования;
• противопожарным клапанам;
• путям эвакуации;
• доступу к огнетушителям и пожарным кранам.

Аварийное отключение должно быть понятным и доступным персоналу. При этом резкое обесточивание отдельных установок может создавать дополнительную опасность, если требуется завершение цикла охлаждения, вентиляции или удаления продукта.

Заземление и молниезащита

Рост мощности оборудования и появление чувствительной электроники повышают требования к защитному заземлению. Существующий контур проверяется измерениями, а не только визуальным осмотром. Коррозия соединений и повреждение проводников могут существенно ухудшить его характеристики.

К системе уравнивания потенциалов подключаются металлические корпуса оборудования, трубопроводы, кабельные конструкции и другие проводящие элементы. Для автоматики и измерительных систем иногда требуется отдельная организация функционального заземления, чтобы снизить влияние помех.

Изменение кровли, установка вентиляционного оборудования или наружных металлических конструкций может потребовать корректировки молниезащиты.

Как определить очередность обновления систем

Одновременная реконструкция всей инженерной инфраструктуры возможна не всегда. Очередность работ устанавливается по уровню риска и влиянию на производственный процесс.

Сначала устраняются участки, которые могут привести к аварии, травмам или полной остановке предприятия. Затем обновляются системы, ограничивающие производительность нового оборудования. После этого выполняются мероприятия, направленные на снижение расходов и повышение удобства эксплуатации.

При составлении программы модернизации учитываются:

• техническое состояние сетей;
• доступный резерв мощности;
• вероятность отказа;
• стоимость простоя;
• сроки поставки оборудования;
• возможность поэтапного выполнения работ;
• влияние реконструкции на смежные системы.

Разделение проекта на несвязанные работы создает риск повторного демонтажа и переделок. Например, новая кабельная трасса может помешать прокладке воздуховодов, а перенос вентиляции — потребовать изменения освещения. Общая координация инженерных решений помогает избежать таких конфликтов.

Документация и ввод обновленных систем в эксплуатацию

После завершения монтажа необходимо проверить фактическое исполнение проекта. Все изменения в кабельных схемах, трассах трубопроводов, настройках автоматики и расположении оборудования отражаются в исполнительной документации.

До запуска проводятся испытания и измерения:

• проверка сопротивления изоляции;
• измерение параметров заземления;
• испытание защитных устройств;
• проверка вентиляционных расходов;
• опрессовка трубопроводов;
• тестирование аварийной автоматики;
• проверка сигнализации и диспетчеризации.

Персонал должен получить актуальные инструкции по эксплуатации и действиям при аварии. Без этого даже технически исправная система может использоваться неправильно.

Заключение

Модернизация производства требует комплексного подхода к инженерной инфраструктуре. Замена станков или запуск новой линии влияет на электроснабжение, вентиляцию, отопление, водоснабжение, автоматизацию, освещение и системы безопасности. Обновление только видимой части оборудования не устраняет ограничения, скрытые в сетях и коммуникациях.

Техническое обследование, расчет будущих нагрузок и координация проектных решений позволяют заранее выявить слабые участки. Такой подход снижает риск аварийных остановок, упрощает дальнейшее обслуживание и создает инфраструктуру, способную поддерживать работу обновленного производства.
